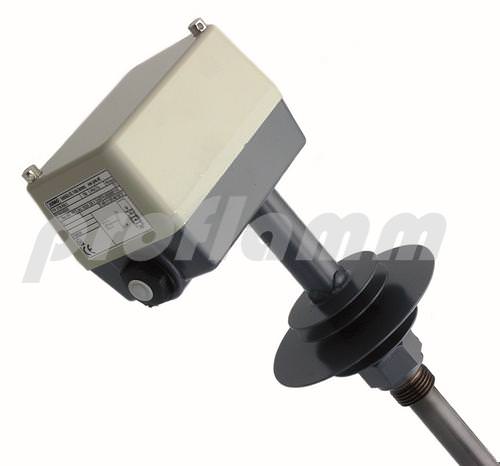

Der JUMO Rauchgas-Thermostat STM-RW-2 wird zur Rauchgastemperatur-Überwachung von Festbrennstoff-Kesseln bei bivalentem Betrieb mit Ölheiz-Kesseln eingesetzt. Der Rauchgas-Thermostat arbeitet nach dem Prinzip der Stabausdehnung.Das Tauchrohr und ein darin angeordneter Metallstab haben unterschiedliche Ausdehnungskoeffizienten, so dass sich zwischen ihnen eine temperaturabhängige Längendifferenz einstellt. Sie wirken über eine Übersetzungsmechanik auf einen Mikroschalter, der oberhalb einer eingestellten Grenzwerttemperatur betätigt wird. Nach Abkühlung des Tauchrohres um ca. 10-30 K wird der Mikroschalter zurückgesetzt. Bei Tauchrohrbruch wird der Stromkreis bleibend geöffnet.
STM-RW-2:
• STM: Stab-Thermostat mit Mikroschalter
• RW: Abgas-Temperaturwächter (ATW) mit Umschaltkontakt
• 2: mit innenliegender Skala
• Gehäuse: Alu-Druckguss, mit plombierbaren Schrauben
• Anschluss: „D", G 1/2", Stahl, Tauchhülse 150 mm x 1/2"
• Kabeleinführung: Würgenippel Pg 11, serienmäßig
• Sollwerteinstellung: Schaltpunkt nach Abnahme des Gehäuseoberteils durch Schraubendreher an der Sollwertspindel über innenliegender Skala einstellbar.
• Schaltelement: 1 poliger Mikroschalter mit Umschaltkontakt
• Gebrauchslage: beliebig einsetzbar
• Schutzart: IP 54
• Grenzwertbereich: +20°C bis +400°C werkseitig eingestellt bei +100°C
• Schaltpunktgenauigkeit: 0 bis - +10 K
• max. Schaltleistung: AC 10 (2) A, 250 V, cos. = 1 (0,6) , DC 0,25 A, 250 V
• Schaltdifferenz: STM-RW-2: 10-18 K, STM-RW-2/OS: 10-30 K
• Zeitkonstante: Rauchgas: ca. 45 sec. mittlerer Umgebungstemperatureinfluss
• Schaltpunktverschiebung, bezogen auf die Abweichung: von + 22°C ~ 0,07 K/K
• zulässige Umgebungstemperatur am Fühler: + 700°C
• zul. Umgebungstemperatur am Schaltkopf: + 80°C
• zulässige Lagertemperatur: max. +80°C, min. -50°C
• Gesamtlänge 335 mm
